Деталі продукту

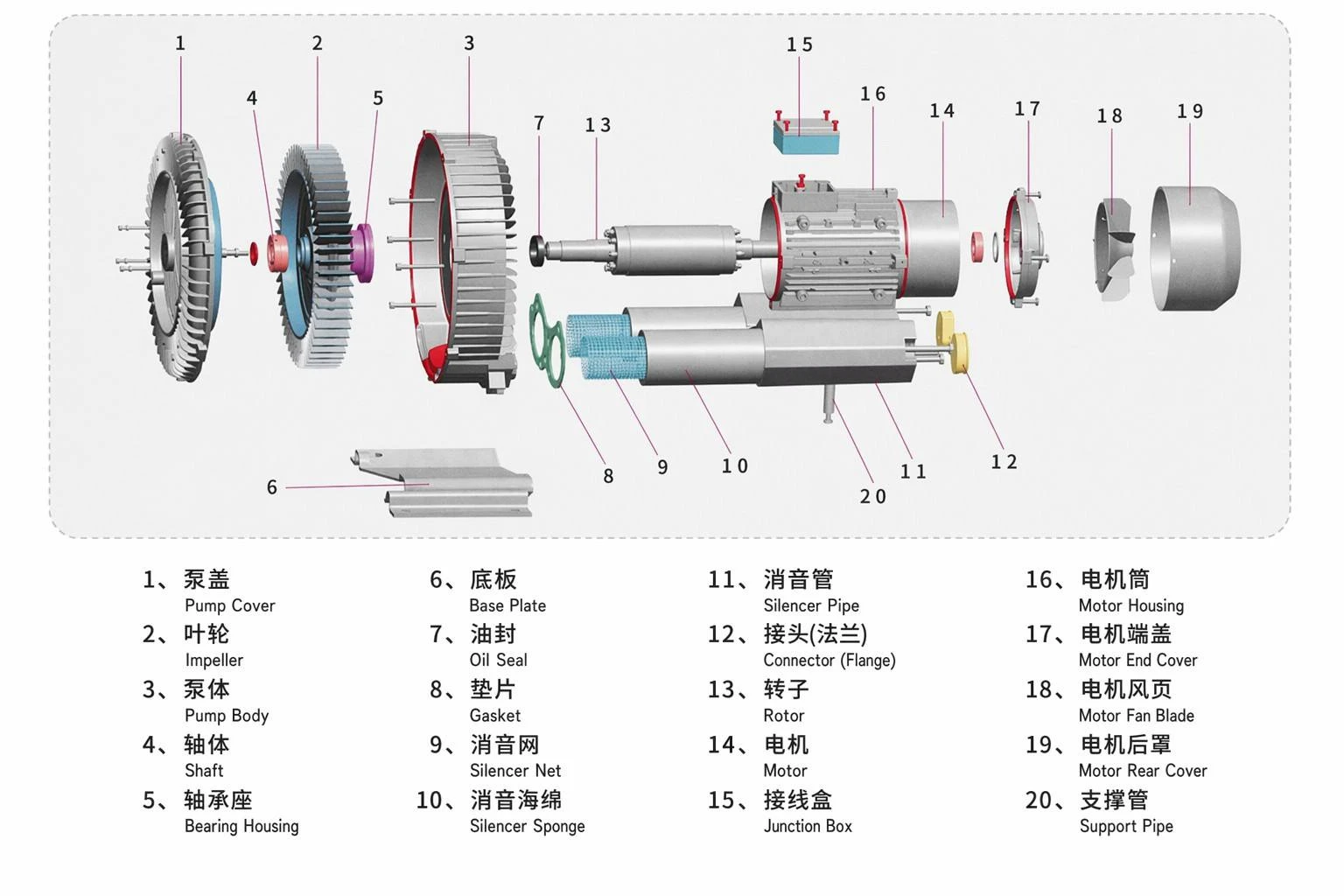

Реальні-зображення виробу вибухозахищеного вихрового вентилятора високого тиску 220 В зображують компактний двоступеневий-повітродув, оптимізований для одно-фазних електричних середовищ. На фотографіях усього-кузова зображено корпус насоса з алюмінієвого сплаву, корпус двигуна з поздовжніми ребрами охолодження та вибухозахищену розподільну коробку, оснащену герметичним кабельним вводом -, усе це покрито корозійно-стійкою електростатичною фарбою. На малюнках внутрішньої конструкції видно два робочих колеса, закріплених послідовно на спільному валу, підшипниковий вузол, ущільнений масло{10}}утримувальною прокладкою, і канал-глушника глушника, який підтримує акустичний комфорт на робочому місці. Деталі матеріалу крупним-зображенням зосереджені на обробці фосфатною поверхнею, точно-оброблених поверхнях фланців, мідній обмотці, яку видно крізь отвір у корпусі двигуна, і якості зварювання опорної плити з ударостійкої-сталі. Таблиця продуктивності документує варіант XGB1500-B із потужністю 1,5 кВт, тиском стиснення 170 мбар і діаметром повітроводу 60 мм. Для лабораторних витяжних шаф, компактних фарбувальних камер і шаф для зберігання розчинників, де доступне лише одно{24}}фазне живлення, вибухозахищений вихровий вентилятор високого тиску 220 В забезпечує справжню пневматичну силу промислового-класу без потреби в трифазному живленні.
Таблиця параметрів продуктивності ви-вибухозахищеного вихрового вентилятора та повний опис монтажних розмірів машини
- Таблиця параметрів продуктивності-вибухозахищеного вихрового вентилятора
|
Назва продукту |
XGB1500-B Двоступінчастий вибухозахищений вихровий повітряний насос |
|
Частота |
50 Гц / 60 Гц |
|
Номінальна потужність |
1,5 кВт / 1,75 кВт |
|
Напруга |
200-240Δ/345-415Y (50 Гц), 220-275Δ/380-480Y (60 Гц) |
|
Номінальний струм |
6,2Δ/3,6Y (50 Гц), 6,9Δ/4Y (60 Гц) |
|
Номінальний вакуум |
-170 мбар / -180 мбар |
|
Номінальна компресія |
170 мбар / 190 мбар |
|
Рівень шуму |
64 дБ(А) / 70 дБ(А) |
|
Вага нетто (NW) |
45,5 кг |
|
Діаметр повітропроводу |
60 мм |
- Опис установчих розмірів ви-вибухозахищеного вихрового вентилятора
|
Номер моделі |
XGB-1500-B |
|
Ширина вентилятора (A) |
328 мм |
|
Висота вентилятора (B) |
400 мм |
|
Довжина вентилятора (C) |
350 мм |
|
Зовнішній діаметр повітропроводу (D) |
60 мм |
|
Довжина сторони опорної плити (E) |
190 мм |
|
Ширина сторони опорної плити (F) |
308 мм |
|
Відстань до бокових отворів базової пластини (E1) |
140 мм |
|
Відстань переднього отвору базової пластини (F1) |
272 мм |
|
Діаметр монтажного отвору (G) |
13 мм |
Знайомство зі сценаріями застосування
Текстильна та поліграфічна промисловість покладаються на постійний тиск повітря та вакуум для різноманітних складних завдань. Наш вибухозахищений вихровий насос широко використовується для «всмоктування ткацької машини», зокрема для видалення фіксованих ниток і надлишку води під час процесу ткацтва, що підвищує ефективність і якість кінцевої тканини. У секторі друку насос забезпечує суттєвий «тиск всмоктування» для фіксації плівок на фотопластинках або міцного утримання стосів паперу на машинах для друку сталевих форм, забезпечуючи результати високої-роздільності без дрейфу матеріалу.
Пневматичний транспорт — це ще одна сфера, де блищить повітродувка. Він забезпечує «швидку й точну доставку документів» і квитків через-авіатруби, що є звичайним явищем у великих промислових комплексах і адміністративних центрах. Для транспортування сировини насос полегшує «транспортування порошку та гранул», переміщуючи сипучий матеріал тіла тіла через трубопроводи за технологією повітряного тіла тіла. На фінішних стадіях текстильного виробництва повітродувка використовується для «здування паперу та тканинних смужок», автоматично збираючи обрізки, щоб підтримувати робоче місце в порядку. Завдяки поєднанню високоточних-роторів із складними глушниками, ці насоси забезпечують «тиху потужність», необхідну для густонаселених міських друкарень і-текстильних фабрик із високою продуктивністю.
Індивідуальний процес обробки
Ваші специфічні пневматичні потреби є нашим пріоритетом. Наш процес налаштування починається з глибокої консультації з нашою командою обслуговування клієнтів. Ми оцінюємо ваші зразки або креслення, щоб надати точну заводську ціну. Ми надаємо пріоритет вашому схваленню на етапі підтвердження зразка, щоб гарантувати, що час виконання відповідає вашому графіку. Після того, як замовлення на масове виробництво оплачено, наше підприємство використовує власні форми для виробництва. На завершення ми підтверджуємо доставку та забезпечуємо плавну перевірку, відзначаючи успішне завершення транзакції на основі взаємної довіри та технічної досконалості.
Упаковка і транспортування
Представлення фабрики
FAQ
1. З: Чим ваш ротор відрізняється від стандартних повітродувок?
A: Наші ротори виготовлені з-литого під тиском-холоднокатаного алюмінію, динамічно збалансованого для усунення вібрації та забезпечення стабільності-швидкості.
2. З: Чому ви використовуєте чисті мідні котушки?
A: Чиста мідь забезпечує на 20% вищу провідність і кращу термічну стабільність, ніж латунь, що значно подовжує термін служби двигуна.
3. З: Чи підшипники захищені від-пилу?
В: Так, ми використовуємо підшипники C&U з повно-ущільнювальними гумовими кільцями, щоб запобігти проникненню пилу та підтримувати низький-шум.
4. З: Як повітродувка керує розсіюванням тепла?
A: Поєднання ребристої алюмінієвої оболонки та лопаті двигуна вентилятора із задньою кришкою вентилятора забезпечує швидке охолодження.
5. З: Який очікуваний термін служби цього пристрою?
A: За умови належного обслуговування та фільтрованого повітря наші повітродувки розраховані на 5-10 років надійної промислової служби.
6. Питання: чи внутрішнє робоче колесо схильне до іржі?
В: Ні, робочі колеса відлиті зі стійкого-корозійного сплаву, що гарантує, що вони залишаються чистими в різних середовищах.
7. З: Як герметизується розподільна коробка?
A: Це герметичний вибухозахищений корпус із професійними портами для електропроводки та високо{1}}захищеними гумовими прокладками.
8. Питання: Чи впливає вібрація на продуктивність пристрою з часом?
Відповідь: Ні, наша міцна-ударо-основа поглинає вібрацію, захищаючи точно-оброблений корпус і внутрішній вал.
9. Питання: пластина статора виготовлена з високоякісного-матеріалу?
В: Так, ми використовуємо високоякісну холоднокатану-кремнієву сталь для наших статорів, щоб максимізувати магнітну ефективність.
10. Питання: чи може пристрій працювати з дрібними частинками в потоці повітря?
A: Хоча конструкція є довговічною, ми завжди рекомендуємо вхідний фільтр, щоб запобігти потраплянню великих домішок у зону крильчатки.
